Der Zerstäuber eines Sprühtrockners verteilt den Zulauf in feinste Tröpfchen mit einem großen Verhältnis von Oberfläche zu Volumen - wichtig für schnelles, akkurates und gleichzeitig schonendes Trocknen. Die Funktionsweise des Zerstäubers hat den größten Einfluß auf die Produkteigenschaften wie Partikelgröße & Größenverteilung, Form, Porosität, Fließverhalten und vieles mehr.
ZerstäubungDie Ohkawara Rotationszerstäuber und Sprühdüsen können ohne weiteres alle Arten von Zuläufen bei Durchflussmengen von weniger als einem Kilogramm bis zu mehreren Tonnen pro Stunde verarbeiten und gewährleisten hohe Reproduzierbarkeit und einfaches Upscaling. Dabei sind Tröpfchengrößen im Bereich von einem bis mehrere hundert Mikrometer möglich.
-
-

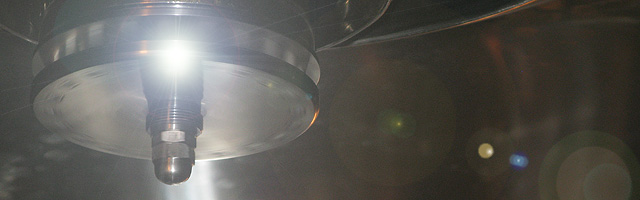

Diese Art Zerstäuber bedient sich einer mit hoher Geschwindigkeit drehenden, mit Zähnen, Flügeln oder Löchern versehenen Scheibe. Die über einen Elektromotor oder eine kleine Pressluftturbine zugeführte Energie hat über die entstehenden Zentrifugalkräfte einen feinen horizontalen Sprühnebel zur Folge.
Rotationszerstäuber
Mit Hilfe von Rotationszerstäubern können selbst hochviskose und stark abrasive Zuläufe, beziehungsweise Zuläufe mit hohem Feststoffgehalt kontrolliert in homogene Sprays zerstäubt werden. Derzeit sind die Ohkawara Rotationszerstäuber mit Kapazitäten von bis zu 12000 kg/h verfügbar.
-
Zerstäubereinheiten
M-Disk (Patent)
Kessner-Scheibe
Gelochte Scheibe
Geschlitzte Scheibe -
M-Disc

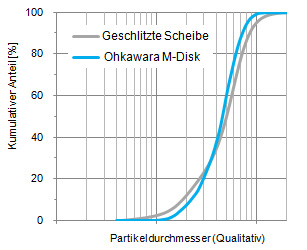

Das gekrümmte Zahnprofil der M-Disk drängt den Flüssigkeitsfilm des Zulaufs über die gesamte Höhe der Zerstäuberscheibe in einen Film mit gleichmäßiger Dicke.
Daraus resultiert im Vergleich zu anderen Scheiben eine bemerkenswert scharfe Größenverteilung der Sprühtropfen und damit auch der getrockneten Pulver.
Eine enge Verteilung der zerstäubten Flüssigkeit hat nicht nur ein perfektes Fließverhalten Ihrer Produkte zur Folge, sondern erhöht gleichzeitig auch die Gesamtausbeute.
-
Im Vergleich wandeln Sprühdüsen den durch die Pumpe zur Verfügung bereitgestellten hydraulischen Druck in kinetische Energie um, wiederum in einem feinen Tropfennebel resultierend. Durch austauschbare Blendeneinsätze ist eine Anpassung an unterschiedliche Einsatzbedingungen möglich. In einer einzelnen Trockenkammer lassen sich mehrere Düsen gleichzeitig einsetzen, so daß auch größte Durchsatzmengen realisierbar sind. Sprühdüsen -
Standarddüse
Zweistoffdüse
Zweistoffdruckdüse (Patent)
TwinJet Düse RJ (Patent)
TwinJet Düse TJ (Patent) -
TwinJet-Nozzle

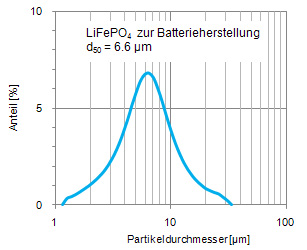

Die neuartigen RJ- und TJ-TwinJet Sprühdüsen bedienen den Bereich feinster Partikel (einzelne Mikrometer im Durchmesser) für kleine (RJ: 1 bis 25 kg/h) und große (TJ: 25 kg/h bis 1 t/h) Durchsatzmengen. Ihre einzigartige Zweistufenzerstäubung erweitert den Einsatzbereich bis in Partikelgrößenbereiche, die mit herkömmlichen Düsen nicht zu erreichen sind.
-

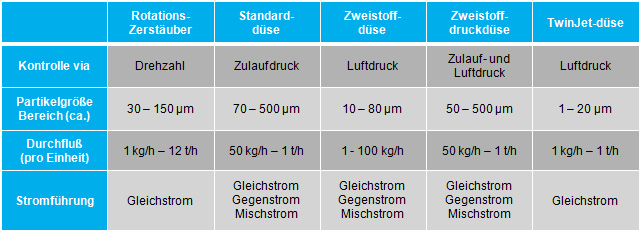

Arbeitsbereiche
